Проверката на резервоара на потопен в масло трансформатор е критичен процес, който гарантира безопасността, надеждността и ефективността на трансформатора. Като доверен доставчик на части за маслени трансформатори разбирам важността на тази проверка. В този блог ще споделя изчерпателно ръководство за това как да проверите резервоара на потопен в масло трансформатор.
Подготовка за предварителна проверка
Преди да започнете инспекцията, важно е да съберете всички необходими инструменти и оборудване. Това включва предпазни средства като ръкавици, очила и предпазна каска. Ще ви трябват и инструменти за измерване като линийка или дебеломер, за да проверите за физически деформации, фенерче, за да проверите тъмните зони в резервоара, и влагомер за измерване на съдържанието на влага в маслото.
От решаващо значение е да прегледате документацията на трансформатора, включително историята на поддръжката, ръководството за монтаж и докладите от предишни проверки. Тази информация може да предостави ценна представа за миналото представяне на трансформатора и всички потенциални проблеми, които може да изискват специално внимание по време на проверката.
Външен преглед
Първата стъпка в процеса на проверка е извършването на външна проверка на резервоара на трансформатора. Започнете с визуално изследване на резервоара за признаци на физическа повреда, като вдлъбнатини, пукнатини или корозия. Вдлъбнатини могат да бъдат причинени от външни въздействия, докато пукнатини могат да се появят поради термичен стрес или механична умора. Корозията може да отслаби структурата на резервоара и да доведе до течове на масло.
Проверете боята на резервоара. Лющенето или образуването на мехури на боята може да означава скрита корозия или прегряване. Проверете фитингите на резервоара, включително клапани, манометри и втулки. Уверете се, че всички фитинги са здраво закрепени и около тях няма признаци на изтичане.
Проверете нивото на маслото в резервоара на консерватора. Нивото на маслото трябва да бъде в нормалния работен диапазон, посочен на манометъра. Ниското ниво на маслото може да предполага теч, докато необичайно високото ниво може да е признак за прегряване или неизправност в системата за циркулация на маслото.
Вътрешна проверка
Ако е необходимо, може да се наложи вътрешна проверка на резервоара на трансформатора. Това обикновено се прави, когато има признаци на вътрешни проблеми или по време на големи интервали на поддръжка. Преди отваряне на резервоара е важно да следвате правилните процедури за безопасност, включително източване на маслото и гарантиране, че трансформаторът е изключен от напрежението.
След като резервоарът бъде отворен, използвайте фенерче, за да проверите внимателно вътрешните компоненти. Потърсете признаци на искрене, като въглеродни отлагания или овъглена изолация. Дъгата може да причини значителна повреда на намотките на трансформатора и други вътрешни части.
Проверете изолационните материали за признаци на разграждане. Това може да включва обезцветяване, напукване или загуба на гъвкавост. Влошената изолация може да доведе до електрически повреди и да намали живота на трансформатора.
Проверете състоянието на намотките. Потърсете признаци на късо съединение, като разтопени проводници или изгорели участъци. Намотките трябва да са стабилно поддържани и не трябва да има признаци на движение или изместване.
Вземане и анализ на масло
Вземането на проби от масло е важна част от процеса на проверка на резервоара. Маслото в маслен трансформатор изпълнява няколко функции, включително изолация, охлаждане и гасене на дъгата. Чрез анализиране на маслото можем да открием потенциални проблеми рано и да предприемем подходящи мерки за предотвратяване на по-нататъшни щети.
Вземете проба масло от резервоара на трансформатора, като използвате чиста и суха бутилка за проби. Пробата трябва да се вземе от представително място в резервоара. Изпратете пробата в лаборатория за анализ. Лабораторията ще тества маслото за различни параметри, включително съдържание на влага, анализ на разтворен газ (DGA) и диелектрична якост.
Високото съдържание на влага в маслото може да намали неговата диелектрична якост и да увеличи риска от електрически срив. DGA може да открие наличието на газове като водород, метан, етан, етилен и ацетилен, които са странични продукти от електрическа дъга или прегряване. Ненормалните нива на тези газове могат да показват вътрешни проблеми в трансформатора.
Проверка на охладителната система
Системата за охлаждане на трансформатора е тясно свързана с производителността на резервоара. Проверете радиаторите или охлаждащите перки, прикрепени към резервоара. Уверете се, че са чисти и без остатъци. Блокираните радиатори могат да намалят ефективността на охлаждане на трансформатора, което води до прегряване.
Проверете работата на охлаждащите вентилатори или помпи. Те трябва да работят гладко и да осигуряват подходящ въздушен поток или циркулация на маслото. Слушайте за всякакви необичайни шумове, идващи от охладителната система, които може да показват механичен проблем.
Проверка на уплътнението
Правилното уплътняване на резервоара на трансформатора е от съществено значение за предотвратяване на течове на масло и проникване на влага и замърсители. Проверете уплътненията и уплътненията около вратите за достъп, капаците и фитингите на резервоара. Потърсете признаци на износване, повреда или влошаване. Сменете всички износени уплътнения или уплътнения, за да осигурите плътно уплътнение.
Действия след инспекция
След приключване на проверката, документирайте всички констатации в подробен доклад. Включете информация за всички открити проблеми, тяхната тежест и препоръчителни действия. Ако бъдат идентифицирани някакви проблеми, разработете план за поддръжка, за да ги разрешите. Това може да включва ремонт или подмяна на повредени компоненти, провеждане на допълнителни тестове или регулиране на работните параметри на трансформатора.
Следете редовно работата на трансформатора след инспекцията, за да се уверите, че проблемите са били ефективно разрешени. Записвайте всички дейности по поддръжката за бъдещи справки.
Нашите продуктови предложения
Като доставчик на части за маслени трансформатори, ние предлагаме широка гама от висококачествени продукти, за да отговорим на вашите нужди. НашитеМасло с ниски загуби - потопен трансформатор за мрежови приложенияе предназначен за ефективно предаване на енергия в мрежови системи. Отличава се с ниски загуби, висока надеждност и отлична производителност.
НашитеАлуминиев промишлен трансформатор с висока производителносте подходящ за индустриални приложения. Изработен е от висококачествени алуминиеви намотки, които осигуряват добра електрическа проводимост и топлинни характеристики.

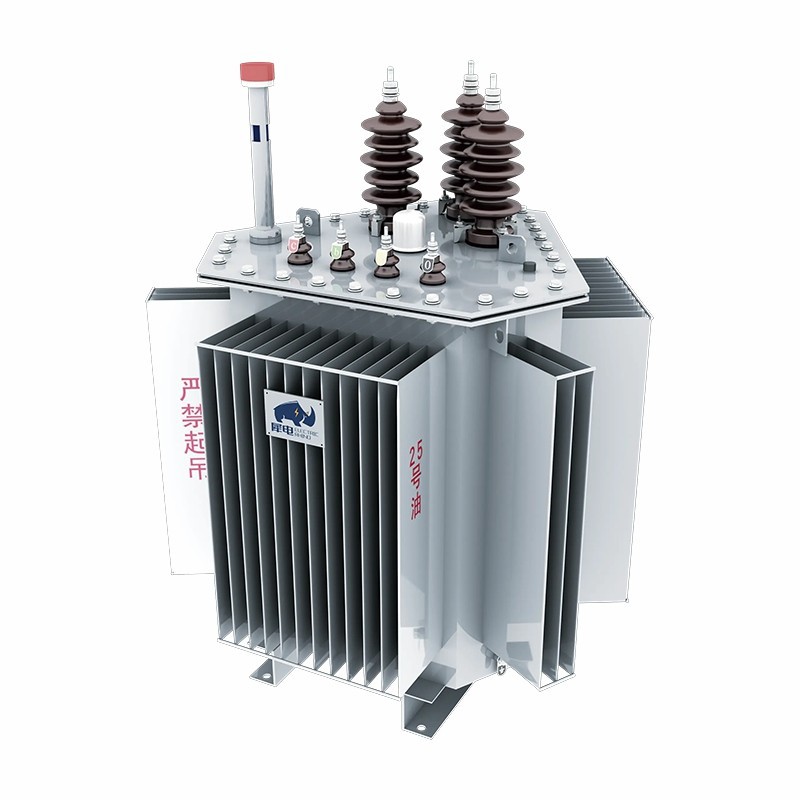

Предлагаме иМаслени разпределителни трансформатори Серия S13, който се използва широко в дистрибуторските мрежи. Тези трансформатори са известни със своята енергийна ефективност, компактен дизайн и дълъг експлоатационен живот.
Ако се интересувате от нашите продукти или се нуждаете от повече информация относно проверката и поддръжката на маслени потопени трансформатори, моля не се колебайте да се свържете с нас за доставка и допълнителни дискусии.
Референции
- Инженеринг на електрически силови трансформатори, трето издание от Туран Гонен
- Ръководство за поддръжка на трансформатор от IEEE
- Наръчник за трансформаторна технология: Проектиране, производство, експлоатация и поддръжка от Шигео Сакурай
